      콘크리트에 만능임

      주입식 모르타르 FIS SB

      피셔 주입식 몰탈 FIS SB의 기술은 결합 강도가 매우 높으므로 하중 수준이 높습니다. 균열 및 비 균열 콘크리트 및 내진 하중에 대한 유럽 기술 승인은 안전성을 추가로 제공합니다. 피셔 주입식 몰탈 FIS SB는 실내 및 외부 고정용 시스템 구성품과 함께 사용하기에 적합합니다. 나사산 막대 FIS A, 내부 나사산 앵커 RG MI 및 철근 앵커 FRA 및 철근과 함께 사용할 수 있습니다. 가변 앵커 깊이는 설치 시간과 재료 사용을 최적화합니다. 적용 온도 범위는 -15 °C - +150 °C입니다.
      Product variants
      Download of image data

      Product variants

      Filter
      Filter
      Zulassungen / Prüfberichte
      13 Produktvarianten
      카트리지의 언어
      눈금 단위
      포장
      수량
      GTIN (EAN-Code)
      Legende = Zulassung vorhanden— = Zulassung nicht vorhanden
      Gesehen 13 von 13 Variante(n)

      The advantages / Product description

      장점
      • 주입식 모르타르 FIS SB는 결합 강도 덕분에 매우 높은 하중 수준을 달성합니다.
      • 나 사형 로드 직경의 4 배에서 20 배까지의 다양한 고정 깊이로 요구되는 하중에 따라 완벽하게 적응할 수 있으므로 설치 시간과 재료의 최적화가 보장됩니다.
      • 최대 + 150 ° C의 최고 적용 온도는 본드 앵커의 새로운 사용 영역을 열어줍니다.
      • –15 °C에서의 온도에서도 경화 작업 이루어 지므로 극한의 추운 날씨에도 작업이 가능합니다.
      • 내부 나사산 앵커 RG MI와 함께이 제품을 사용하면, 탈부착이 가능한 앵커 지지점을 생성합니다. 이는 고정점 재사용이 가능함을 의미합니다. 최고의 유연성을 제공합니다.
      Youtube VideoYoutube VideoYoutube Video

      Application and approval

      어플리케이션

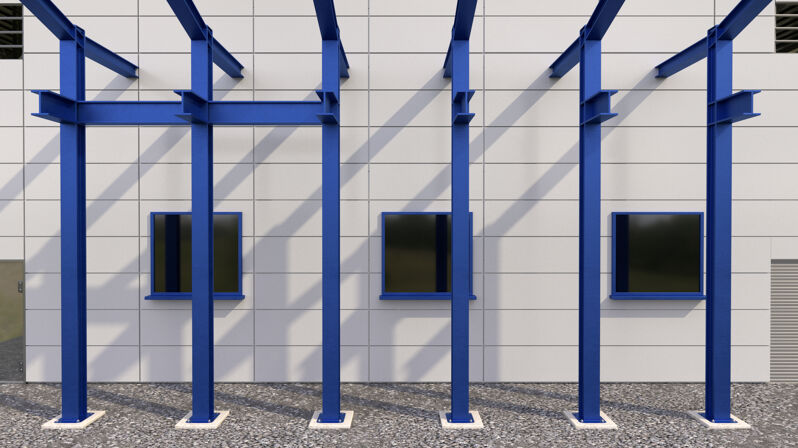

      • 중량물 철골 공사
      • 사일로(silo) 설치
      • 높은 선반
      • 방음벽
      • 가드 레일
      • 계단
      • 파이프, 케이블트레이의 달대설치 및 달대 천장
      • 기계와 같은 임시 고정
      • 외부비계 앵커링
      건설 재료
      앵커링이 인증됨 :
      • 콘크리트 C20/25 to C50/60, 균열 및 비균열
      적합한 용도
      • 밀도가 높은 자연석
      You can find detailed information on building materials in the registration document.
      Approvals
      • ETA-13/0651
      • ETA-12/0258
      • ETA-19/0501
      • DoP No. 0165
      • DoP No. 0349
      • DoP No. 0352
      • ESR-3572
      • GS 3.2/11-243-2

      Assembly instruction

      기능
      • 주입식 모르타르 FIS SB는 실란트 기술과 비닐 에스테르 하이브리드를 기반으로합니다. 후시공 및 관통 설치에 적합하며 나사산로드 FIS A 또는 내부 나사산 앵커 RG MI와 함께 사용할 수 있습니다.
      • 레진 및 경화제는 두 개의 분리된 챔버가 있으며 주입 카트리지를 통해 분배 될 때까지 혼합 및 활성화되지 않습니다.
      • 몰탈은 드릴 구멍베이스안에서 기포가 발생되지 않게 시공해야 합니다.
      • 몰탈은 앵커의 전체 표면을 드릴 구멍 벽과 접착하고 드릴 구멍을 밀봉합니다.
      • 푸시 스루 설치를 사용하면 나사산 로드와 모재 드릴홀은 주입식 몰탈 FIS SB로 채워져 있습니다.
      Installation in concrete with FIS SB and FIS A / RG M
      1 / 9
      • 1
        Installation in concrete with FIS SB and FIS A / RG M
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
      • 9
      Installation in concrete with FIS SB and RG M
      1 / 8
      • 1
        Installation in concrete with FIS SB and RG M
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8

      Documents for download

      ETA Certification Document
      pdf, ETA-13/0651
      European Technical Assessment for Rebar connection with fischer Superbond - Post-insalled rebar connection
      Created on 2015. 06. 17.
      DOP - Declaration of Performance
      pdf, DoP No. 0352
      Declaration of Performance for fischer injection system Superbond (Mortar for post-installed rebar connections)
      Created on 2023. 12. 01.
      ETA Certification Document
      pdf, ETA-12/0258
      European Technical Assessment for fischer Superbond - Bonded fasteners for use in concrete
      Created on 2023. 10. 24.
      DOP - Declaration of Performance
      pdf, DoP No. 0349
      Declaration of Performance for fischer injection system Superbond (Bonded fastener for use in concrete)
      Created on 2023. 11. 07.
      ETA Certification Document
      pdf, ETA-19/0501
      European Technical Assessment for fischer Superbond dynamic - Post-installed fasteners in concrete under fatigue cyclic loading
      Created on 2024. 06. 11.
      DOP - Declaration of Performance
      pdf, DoP No. 0165
      Declaration of Performance for fischer Superbond dynamic (Bonded fastener for use in concrete)
      Created on 2021. 01. 29.
      ICC Certification
      pdf, ESR-3572
      ICC-ES Evaluation Report
      Valid from 2024. 04. 01.
      to 2026. 04. 30.
      Test report (fire protection)
      pdf, GS 3.2/11-243-2
      fischer Superbond
      Created on 2019. 03. 01.
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 518830 FIS SB 390 S
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 519451 FIS SB 390 S
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 520555 FIS SB 390 S
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 520557 FIS SB 390 S
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 520559 FIS SB 390 S
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 518831 FIS SB 390 S
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 520595 FIS SB 390 S
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 540750 FIS SB 390 S in bucket
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 520526 FIS SB 585 S
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 519452 FIS SB 585 S
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 523300 FIS SB HIGH SPEED 390 S
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 520573 FIS SB 390 S HWK groß
      Safety Data Sheet
      pdf,
      다음에 대한 안전 데이터 시트 540252 FIS SB 390 S HWK groß
      Load Table
      pdf,
      Superbond-System: Injection mortar FIS SB with internal threaded anchor RG M I - Permissible loads of a single anchor in normal concrete of strength class C20/25.
      Load Table
      pdf,
      Superbond-System: Injection morter FIS SB with threaded rod FIS A or RG M - Permissible loads of a single anchor in normal concrete of strength class C20/25.
      Technical Data Sheet
      pdf,
      Injection Mortar FIS SB
      Technical Data Sheet
      pdf,
      Injection Mortar FIS SB High Speed
      Installation Instructions
      pdf,
      FIS SB
      Curing Times
      pdf,
      Curing times for injection mortar FIS SB
